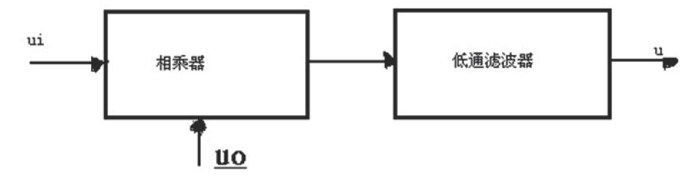

对照着参考电压值，发现各个管脚电压和理论值差距并不是特别大，芯片并无明显问题。最后我想到了低通滤波器，查阅资料后得知，R的值越小，带负载的能力越强。如果低通滤波器RC值选取不当，可能导致输出的检波波形不正确，在更换了电阻和电容值后，能够输出正确的波形。
4.2操作步骤
1）先将振荡器的正电压端、射极跟随器正电压端、乘法器电路的正电压端分别接12V直流电源，乘法器电路的负电压端接入的电源;并将振荡器的地端、射极跟随器的地端、乘法器电路的地端分别接人电源的地端。
2）调试好函数信号发生器，产生调幅波，并将输出端接人乘法器的信号输入端，最后将信号发生器与系统电路共地。
3）接入示波器。将乘法器的输出口接入示波器，并将示波器与系统电路共地。
4.3结果演示
5优缺点总结
（1）优点
①本地振荡部分采用晶体振荡器形式，振荡频率可以设计有较好的频率稳定度。
②振荡器三极管基极偏置电阻采用电阻与电位器串联，便于调整静态工作点。
③振荡器与乘法器電路未直接相连，而是经过一级射极跟随器后相连后相连，避免了后级对前级的影响。
（2）缺点
①冲级部分未加入可调元件，无法调节缓冲级三极管静态工作点，可能会导致振荡器输出波形经缓冲级后幅度过小而无法改善。
②双电源供电比较繁琐，很难做到稳定
（3）设计方案改进建议
①前一级加入可以调节电压幅值的电位器和可调电容，避免后一级的割底失真。
②可以改进振荡器的偏置电阻，加入电位器，使调节更方便，不然阻值调节会很困难。
③缓冲级三极管基极偏置电阻可改为定值电阻与电位器串联，以便调节缓冲级三极管静态工作点，避免振荡器输出信号经过缓冲级后幅值过小，无法正常输入乘法器电路。
就以上研究而言，我们认为按照我们的设计方案，用MC1496来设计低功耗的滤波器是切实可行的。如果能够对元器件的RC部分的最佳配比进行进一步的改进，效率的提升仍有很大的空间。
