总结.
正交信号的产生有多种方式,比如RCRC相移网络、正交分频器等等.对于QVCO的实现,目前最有吸引力的实现方式是通过两个对称LCVCO的耦合来实现[6-8].传统的基于MOS管耦合的QVCO其相位误差因受到耦合管不对称的影响变大,并且需要消耗更多的功耗[9-10].为了降低功耗同时保证低相位噪声,采用硅体耦合技术[11],采用这种方式来降低相位误差.Sanjeev Jain[12]采用背栅耦合进一步降低了AMPM的转换噪声,通过采用PMOS耦合避免了谐振腔Q值降低.

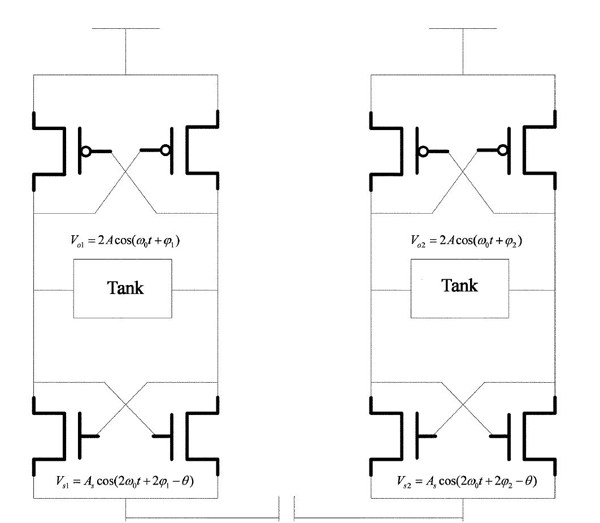

考虑到相位噪声、功耗和面积约束,本设计采用通过共源点电容直接耦合的方式,既实现了耦合又成为2倍频滤波电路的一部分,降低了相噪,同时保证了正交相位的精确性.其结构如下图1所示.
2QVCO的设计
QVCO的设计主要是片上电感电容设计、互补交叉对管设计等.
2.1片上电感电容设计
目标振荡频率为16 GHz,可以得到L*C=1.12e-22H*F,因此L为几百pH级,C为pF级,L使用单圈八边形拓扑结构,C采用金属侧壁电容以及累积型MOS管电容作为电压控制电容.
片上集成电感的难度在于金属厚度小,导致串行电阻过大,严重影响Q值.在65 nm工艺RF CMOS工艺中TOP层金属的厚度为3.4 μm,而在数字CMOS工艺中,TOP层金属的厚度为0.9 μm.因此使用标准数字CMOS工艺在进行片上电感集成时,难以获得足够高的品质因数,进而影响VCO的相位噪声.因此在进行电感设计时,我们综合考虑相位噪声及占用面积等制约因数,进行设计,使用最高层金属,对不同宽度和半径的拓扑进行仿真,图2是金属宽度为20 μm情况下电感的等效串联电阻、感值和Q值对电感半径的变化趋势.可以看到随着电感半径增大,Q值恶化的趋势变大.
图3是电感半径在80 μm情况下电感的串联电阻、感值和Q值对金属宽度的变化情况,可以看到随着金属宽度的减下,等效串联电阻增加的程度大于L增加的程度,Q值在根据上面的仿真,选取振荡器的电感为60 μm半径,20 μm宽度的单圈电感.如图4为所采用的电感版图,利用ADS的momentum进行电磁场仿真得到S参数模型供QVCO的系统仿真.
为了提高电感的品质因数,需要减少衬底的涡流损耗,因此在电感和衬底之间,加入了一层M1的十字交叉屏蔽层,如图5所示.
电容设计中使用金属侧壁电容及各种寄生电容形成Cfix,使用NWELL中的NMOS形成的积累型
2.2互补交叉对管
为了减小相噪,提高输出信号的幅度是其中一个方法,因此采用互补交叉对管来提供振荡器负阻.
由于振荡器输出信号为大摆幅的信号,因此在对负阻管子进行分析的时候需要采用大信号分析.
根据振荡器起振条件,需要满足Rp≥R,增加一些余量Rp≥3R.在保证PN管子gm一致的情况下决定P、N管子的尺寸.
2.3低相位噪声设计
为了降低振荡器相位噪声,采取了如下低噪声设计技术.
1)去除尾电流
在高频振荡下,尾电流已经无法对流入tank的电流进行偏置,加上尾电流管子会引入额外的1/f噪声,因此在本设计中去除尾电流的设计.
2)采用2倍频滤波技术
采用在共源极增加电感电容在2倍频出谐振,提高共源极的阻抗.从而降低噪声.
3)电感提高目标频率下Q值
电感的版图设计时增加衬底隔离,见图7.
3.5设计比较
根据文献[5],评价VCO的设计水平一般都通过公式(13)来衡量,其中L〖JB({〗Δ为对应频偏处的相位噪声,PD为功耗,0为对应的谐振频率.与这两年发表的论文进行横向对比,结果如表1所示.
4总结
本文使用超深亚微米标准数字CMOS工艺实现了片上集成电感及金属侧壁电容,并基于该无源器件设计了一款基于电容耦合的正交压控振荡器,在仿真环境下,实现了10 %的频率调整范围,中心频率为16.12 GHz,相位噪声为-112 dBc@1Mhz,正交相位误差小于0.39°,QVCO核心功耗为4.86mW.目前该压控振荡器正在进行流片验证.该压控振荡器的设计表明了数字工艺进行微波射频设计的可行性,为微波射频收发器的全数字工艺集成提供了理论依据,可以进一步降低生产成本.该压控振荡器可为多核处理器芯片的高频PLL提供振荡源,也可为片上高数据传输率收发模块提供稳定的载波.
参考文献
SOCHER E, CHANG MCF. Can RF help CMOS processors? [C]//Topics in Circuits for Communications, Communications Magazine, IEEE, 2007(8):104-111.
[2]TIEBOUT M. Lowpower lowphasenoise differentially tuned quadrature VCO design in standard CMOS [J]. SolidState Circuits, IEEE Journal of, 2001,6 (7):1018-1024.
[3]GIERKINK S L J, LEVANTINO S, FRYE R C, et al. A lowphasenoise 5 GHz CMOS quadrature VCO using super harmonic coupling [J].IEEE J SolidState Circuits, 2003,38 (7):1148-1154.
[4]HAJIMIRI A, LEET H.Design issues in CMOS differential LC oscillators [J]. IEEE J SolidState Circuits, 1999,34 (5):717-724.
[5]YU S A, KINGET P.Scaling LCoscillators in nanometer CMOStechnologies to smaller area but with constant performance [J]. IEEETrans Circuits Syst II, Exp Briefs, 2009,56 (5):354-358.
[6]ROFOUGARAN A,RAEL J, ROFOUGARAN M, et al. A 900 MHzCMOSoscillator with quadrature outputs[C]//IEEE ISSCC Tech Dig.1996: 392-393.
[7]JANG S L, HUANG SS,LEE C F. CMOSquadratureVCOimplemented with twofirstharmonic injectionlocked oscillators [J]. IEEEMicro w Wireless Compon Lett, 2010,18 (10):695-697.
[8]JANG S L, SHIH CC,LIU CC, et al. A0.18umCMOSquadrature VCO using the quadruple pushpush technique [J].IEEE Micro w Wireless Compon Lett, 2010,20 (7): 343-345.
[9]TANG J, VEN P, KASPERKOVITZ D,et al. Analysis anddesign of an optimally coupled 5 GHz quadratureLCoscillator [J]. IEEEJ SolidState Circuits, 2002,37 (5):657-661.
[10]ANDREANI P, BONFANTI A, ROMANò L, et al. Analysis anddesign of a 1.8 GHz CMOSLC quadrature VCO[J]. IEEE J SolidStateCircuits, 2002,37 (12): 1737-1747.
[11]LIU P, SAH S P, YU X, et al. Design techniques for loadindependent direct bulkcoupled low power QVCO[J]. Microwave Theory & Techniques IEEE Transactions on, 2013, 61:3658-3665.
[12]JAIN S, JANG S L. Indirect BackGate Coupling Quadrature LCVCO [J]. Microwave & Wireless Components Letters IEEE, 2014, 24(2):117-119.
[13]YI X, BOON C C, LIU H, et al. A 57.9to68.3 GHz 24.6 mW frequency synthesizer with inphase injectioncoupled QVCO in 65 nm CMOS technology [J]. IEEE Journal of SolidState Circuits, 2014, 49(2):347-359.
[14]IKEDA S, KAMIMURA T, Sangyeop LEE, et al. A transformerbased currentreuse QVCO with a capacitor coupling technique in 180 nm CMOS[C]//Proceedings of the 8th European Microwave Integrated Circuits Conference.2013:93-96.
